Persatuan 5 Arah Pneumatik

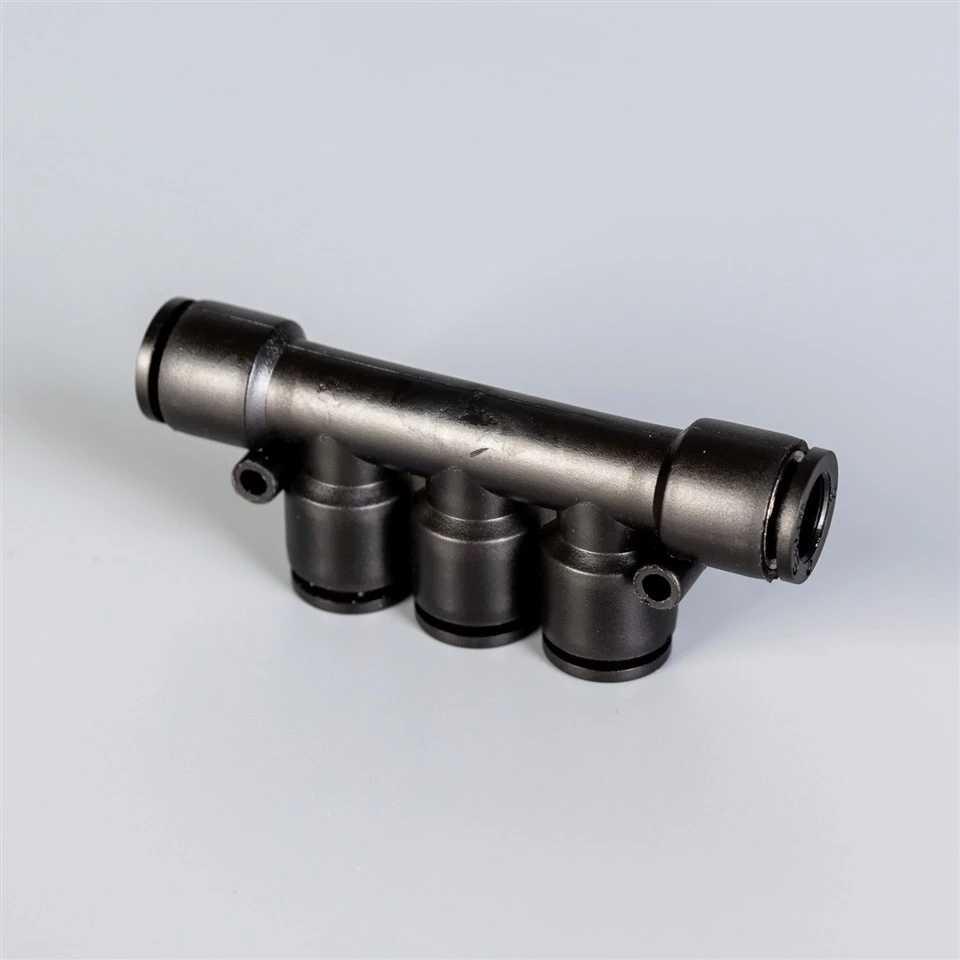

EPK Equal 5 Way Union dan EPKG Reducing 5 Way Union adalah pemisah pneumatik lima-port linier yang disusun dalam strip lurus. Satu saluran masuk udara utama menyuplai empat jalur cabang secara bersamaan. EPK dilengkapi dengan lima port dorong-diameter yang sama, sedangkan EPKG mengadopsi port utama yang besar di kedua ujungnya dan port cabang tengah yang lebih kecil. Semua port mendukung alat-dorongan gratis-sehubungan dengan opsi ukuran metrik dan imperial yang lengkap.
- perkenalan produk
Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. adalah salah satu produsen dan pemasok serikat pneumatik 5 arah terkemuka di Cina. Harap yakinlah untuk grosir serikat pneumatik 5 arah yang tahan lama dari pabrik kami. Semua produk yang disesuaikan dengan kualitas tinggi dan harga yang kompetitif. Juga, sampel gratis tersedia.
Berbeda dari pemasangan empat arah-arah dengan tata letak radial, struktur strip lurus dari penyatuan 5 arah cocok dengan susunan aktuator sisi-demi-sisi linier pada panel peralatan, mengatur lima saluran udara dalam satu baris dengan rapi untuk menghemat ruang pemasangan. Ini menyederhanakan pengkabelan sirkuit multi-cabang untuk mesin otomasi dan jig pneumatik, menahan getaran dan penuaan untuk pengoperasian stabil-jangka panjang di sirkuit udara bertekanan industri.
Parameter Kinerja
|
Bahan |
Kompatibilitas Tabung |
O-CINCIN |
Cairan |
Tekanan Kerja |
Tekanan Negatif |
Suhu |
|
Nilon |
Pasang selang PU |
NBR |
Udara |
0-1.0MPa |
-29,5 inci Hg / -750 mmHg (10 Torr) |
32 ~ 140 derajat F / 0 ~ 60 derajat |
Dimensi Produk:Serikat EPK 5 Arah
(Ukuran khusus tersedia berdasarkan permintaan. Silakan hubungi kami untuk spesifikasi yang tidak tercantum di sini.)
|
Jenis |
Model |
Jenis |
Model |
|
Tabung (mm) |
Tabung (mm) |
||
|
EPK04 |
04 |
EPK5/32 |
5/32 |
|
EPK05 |
05 |
EPK3/16 |
3/16 |
|
EPK06 |
06 |
EPK1/4 |
1/4 |
|
EPK07 |
07 |
EPK5/16 |
5/16 |
|
EPK08 |
08 |
EPK3/8 |
3/8 |
|
EPK09 |
09 |
EPK1/2 |
1/2 |
|
EPK10 |
10 |
||
|
EPK11 |
11 |
||
|
EPK12 |
12 |
||
|
EPK14 |
14 |
||
|
EPK15 |
15 |
||
|
EPK16 |
16 |
Dimensi Produk: EPKG Mengurangi Persatuan 5 Arah
(Ukuran khusus tersedia berdasarkan permintaan. Silakan hubungi kami untuk spesifikasi yang tidak tercantum di sini.)
|
Jenis |
Model |
Jenis |
Model |
||
|
Tabung D1(mm) |
Tabung D2(mm) |
Tabung D1 (inci) |
Tabung D2 (inci) |
||
|
EPKG06-04 |
06 |
04 |
EPKG3/16-5/32 |
3/16 |
5/32 |
|
EPKG08-06 |
08 |
06 |
EPKG1/4-5/32 |
1/4 |
5/32 |
|
EPKG10-06 |
10 |
06 |
EPKG1/4-3/16 |
1/4 |
3/16 |
|
EPKG10-08 |
10 |
08 |
EPKG5/16-1/4 |
5/16 |
1/4 |
|
EPKG12-10 |
12 |
10 |
EPKG1/2-3/8 |
1/2 |
3/8 |
|
EPKG16-14 |
16 |
14 |
|||
Sedang mengemas:
1. Tas PE dan kemasan karton bergelombang ganda;
2. Ukuran karton: 35*25*35cm;
3. Kuantitas kemasan berbeda antar model. Silakan periksa dengan layanan pelanggan kami.
Fitur Utama
Tata letak lima-pelabuhan linier lurus untuk pasokan udara-berdampingan-lima-jalur simultan secara bersamaan.
Dua tipe struktural: EPK port setara penuh; Port utama ujung besar EPKG + port cabang tengah kecil.
Lima port dorong-independen dengan collet dan cincin penyegel terpisah di setiap ujungnya.
Tersedia dalam berbagai kombinasi ukuran campuran-metrik dan imperial.
Faktor bentuk lengkap-dalam-yang ringkas menghilangkan kebutuhan akan banyak adaptor.
Perawatan & Perawatan Harian
- Potong pipa dengan bersih dan bersihkan sebelum dimasukkan.
- Kencangkan utas secukupnya; hindari-pengetatan yang berlebihan.
- Periksa kebocoran setelah perubahan tekanan/suhu.
- Saat membongkar, tekan cincin pelepas secara merata dan tarik tabung lurus keluar.
